台61線苗栗及彰化路段脊背橋橋梁監測工作

計畫緣起

  • 本計畫為承攬交通部公路總局第二區養護工程處之特殊型橋梁長期監測業務，針對西濱快速道路上的苑裡藺草脊背橋與王功後港溪脊背橋兩座目標橋梁，分別建置即時監測系統進行為期3年之監測工作。對於目標橋梁之鋼纜索力變化、橋梁長期線型變化、主梁振動頻率、伸縮縫位移變化、橋址風速等項目進行長期監測，監測過程如發現相關數據疑似異常須了解原因後排除，以維持監測品質。
  • * *

執行內容

*
監測分析本案目標橋梁型式為脊背橋屬特殊型橋梁，除橋體結構採預力混凝土箱型梁，亦配置外置預力鋼纜，橋梁受力情形較一般型橋梁來的多元複雜，本工程司為更了解橋梁之特性以利異常狀況判讀參考及整體性評估橋梁受力情形，亦進行橋梁數值模型重建及分析，後續以經調校後模型分析成果作為監測數據評估參考依據。

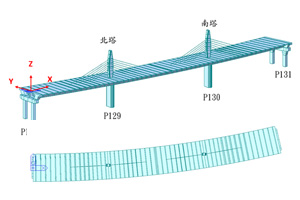

  • 王功後港溪脊背橋數值分析模型
    *

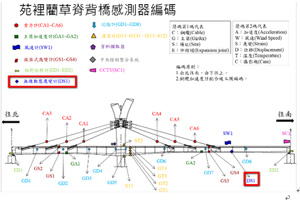

  • 苑裡藺草脊背橋無線動態應變計安裝位置示意圖
    *
*
監測儀器建置依據橋梁模型數值分析結果，選取合宜儀器布設位置，於各橋梁安裝1組無線動態應變監測系統(DS1)，展開為期2年之動態應變監測。

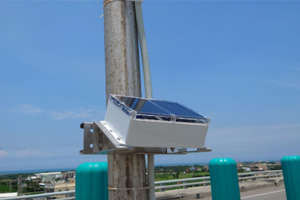

  • NB-IoT無線通訊與太陽能供電模組
    *

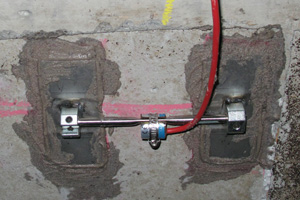

  • 振弦式應變計
    *

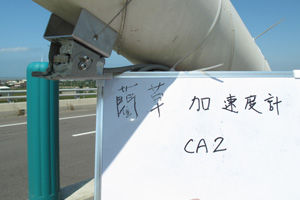

  • 鋼纜量測索力加速度計
    *
