台8線白沙一橋、白沙二橋、慈母橋鋼索監測工作

計畫緣起

  • 本計畫為公路總局第四區養護工程處委託本工程司執行辦理，為109年至113年止的跨年度計畫，針對台8線沿線單跨拱橋的白沙一橋、單跨斜張橋的白沙二橋、雙跨斜張橋的慈母橋等三座橋梁，建置橋梁安全即時監測系統。對於鋼纜索力、主梁沉陷量、橋址風速、環境溫度、鋼箱梁溫度、橋塔(拱肋)傾斜角度、伸縮縫位移、橋塔(拱肋)底部應變等項目進行兩年期監測，以提供公路總局第四區養護工程處太魯閣工務段作為防災預警、警戒及行動管理之參考依據。
  • * * *

執行內容

  • 白沙一橋
  • 白沙二橋
  • 慈母橋
*
監測儀器建置儀器購置與安裝、監測箱建置與安裝、網頁資料庫自動化監測程式撰寫及修改、配管配線及安裝測試、監測系統上線運作。

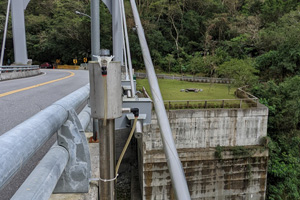

  • 大梁沉陷計
    *

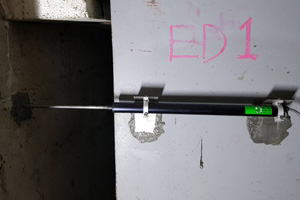

  • 伸縮縫位移計
    *

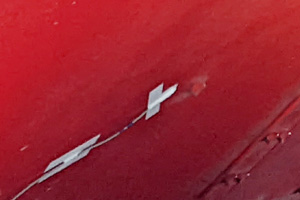

  • 箱內溫度計
    *
*
鋼纜目視檢測外部端錨、箱室內部端錨、實景模型建置。

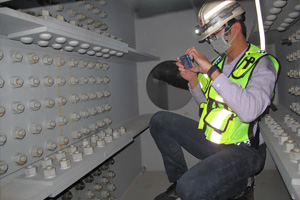

  • 白沙一橋箱梁內鋼纜端錨目視檢測
    *

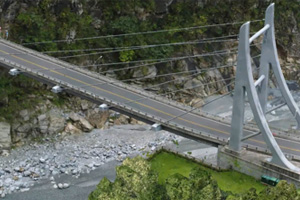

  • 白沙二橋實景模型
    *
*
監測分析由於目標橋梁型式為單拱單跨鋼纜拱橋(白沙一橋)、單塔單跨斜張橋(白沙二橋)、雙跨單塔斜張橋(慈母橋)均屬特殊性橋梁，橋體結構採鋼箱型梁(白沙一號橋、白沙二號橋)或鋼I型梁(慈母橋)，亦配置外置預力鋼纜，橋梁受力情形較一般橋梁來的多元複雜，本工程司進行橋梁數值模型建置及分析，搭配鋼纜模態檢測試驗、橋梁載重試驗、橋體微振量測試驗成果，調校結構分析模型，期以更趨近於橋梁現況之模型進行情境模擬，以研擬監測數據管理值及安全評估機制。

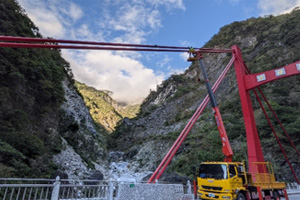

  • 慈母橋鋼纜模態檢測試驗
    *

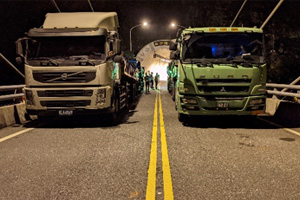

  • 白沙二號橋橋梁載重試驗
    *

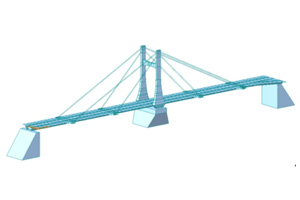

  • 慈母橋結構3D模型
    *

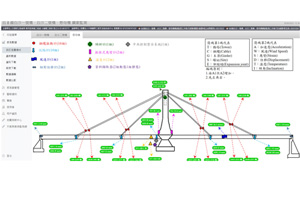

  • 即時監測數據展示畫面
    *
