金門大橋監測系統建置暨長期監測

  • 計畫緣起

    本計畫為102年至112年止的跨年度計畫，針對金門大橋五塔六跨結構形式的脊背橋建置鋼纜索力、橋體結構、環境因素即時監測系統，包含鋼纜索力、基樁應變、橋墩腐蝕狀況、橋址風速、大氣溫度、乾濕度、橋體溫度、橋塔傾斜角度、伸縮縫位移、外置預力錨定塊應變、橋體應變等項目進行長期監測，並於橋梁完工後、通車前，辦理鋼纜模態檢測試驗與載重試驗。

執行內容

*
監測儀器建置 本工程司配合橋梁施工進度，於通車前完成全數鋼筋腐蝕計之安裝、鋼纜索力監測系統、環境監測系統、網路傳輸系統及多數結構監測系統儀器設備採購、增加鋼纜初始模態檢測試驗及長期索力監測。

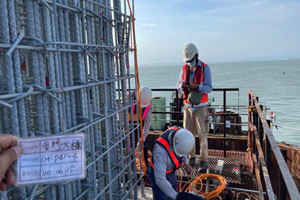

  • 鋼筋腐蝕計安裝
    *

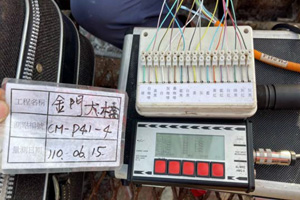

  • 鋼筋腐蝕計電壓、電阻量測
    *
*
監測分析監測系統建置完成後，為掌握成橋狀態橋梁特性，將於橋面AC鋪設完成後執行鋼纜模態檢測試驗、橋體微振量測試驗、橋梁載重試驗。後續，將著手結構分析模型調校，藉此預測橋梁可能之臨界破壞條件。以此方式訂定橋梁監測初始值、研擬管理參考值(區分橋梁安全、預警、警戒、行動狀態)，提供橋梁管理單位合理之參考依據。

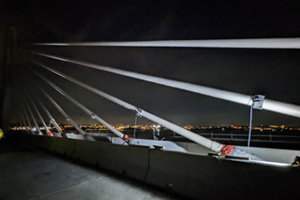

  • 金門大橋鋼纜基頻量測
    *
